Vòm kim loại dòng C -, hay vòm có khớp nối chéo, là các thành phần kim loại tròn. Chúng hoạt động tốt với PCB một mặt hoặc hai mặt -, mạch linh hoạt và công tắc màng. Trong PCB, chúng giúp kết nối điện. Trong các mạch linh hoạt, chúng mang lại sự linh hoạt cần thiết. Đối với công tắc màng, chúng cung cấp cho người dùng phản hồi xúc giác. Thiết kế đơn giản nhưng hiệu quả của chúng khiến chúng trở nên hữu ích trên nhiều thiết bị điện tử.

LIÊN HỆ VỚI CHÚNG TÔI

Dòng C-Mái vòm kim loạiCái nút:Nhỏ gọn, bền bỉ và{0}}tiết kiệm chi phí, vòm kim loại dòng C- là lựa chọn tuyệt vời để chuyển đổi ứng dụng. Nó phù hợp với những Không gian nhỏ và có thời gian sử dụng lâu dài, khiến nó trở thành một thành phần lý tưởng trong nhiều ngành nơi không gian bị hạn chế và cuộc sống đòi hỏi khắt khe

Ứng dụng của mái vòm kim loại:

Mái vòm kim loại trongchuyển đổi màng, thường thấy trong các thiết bị như điện thoại di động và các thiết bị điện tử khác.

1. Kích thước của vòm kim loại dòng C: Đây là đường kính của vòm kim loại, dao động từ 3 mm đến 20 mm.

2. Phạm vi lực cắt: Lực cắt cần thiết để thu gọn mái vòm và hoàn thành việc tiếp xúc điện. Thông thường, nó dao động từ 100 gf (lực- gram) đến 600 gf.

3. Thông số kỹ thuật mái vòm điển hình cho điện thoại di động:
- Đường kính: 4mm
- Tùy chọn lực cắt: 130gf, 160gf hoặc 180gf

4. Khả năng điều chỉnh theo yêu cầu của khách hàng:
- Lực cắt: Khách hàng có thể chỉ định lực cắt mong muốn của họ trong phạm vi thông thường.
- Lực bật/trở lại: Điều này có thể đề cập đến lực do mái vòm tác dụng khi trở về vị trí ban đầu sau khi bị ấn (lực bật lại).
- Tỷ lệ nhấp chuột: Có thể đề cập đến tỷ lệ phản hồi xúc giác hoặc khả năng nghe thấy tiếng nhấp chuột khi mái vòm sụp xuống.
- Hành trình: Khoảng cách mái vòm di chuyển khi được nhấn.
- Chiều cao: Chiều cao tổng thể của cấu trúc mái vòm.

Những thông số kỹ thuật này rất quan trọng để thiết kế các công tắc màng mang lại phản hồi xúc giác và độ bền mong muốn cho các ứng dụng điện tử khác nhau, bao gồm cả điện thoại di động.

Mái vòm kim loại dòng C-

C-Dòng vòm có tính năng vòng độc đáo được ép vào phía trên. Thiết kế độc đáo của công tắc snap dome mang lại những lợi thế nhất định so với snap dome truyền thống.

Mái vòm kim loại hình tròn có hình tròn và được thiết kế cho các bảng mạch nhiều lớp hoặc công tắc chính xác. Mái vòm CSeries không đảo ngược khi được đẩy trên bề mặt phẳng, khiến nó phù hợp với các tình huống cần di chuyển nhiều. Nó vẫn hoạt động đầy đủ dưới áp lực, cung cấp phản hồi xúc giác đáng tin cậy và độ bền.

Dưới đây là một số điểm chính về CircleMái vòm kim loại(Dòng C{0}}Mái vòm):

-Vòm kim loại tròn, thích hợp cho bảng mạch nhiều{1}}lớp, là lựa chọn lý tưởng cho PCB nhiều-lớp và công tắc chính xác. Nó có thể được sử dụng trong các tình huống di chuyển cực kỳ-và có thể cung cấp phản hồi xúc giác nhất quán. Nó bền và đáng tin cậy. Nó thường được sử dụng trong phim, thiết bị chuyển mạch rời rạc và các ứng dụng khác với yêu cầu độ chính xác và độ tin cậy cao. Nếu bạn có bất kỳ câu hỏi nào, xin vui lòng liên hệ với chúng tôi!

nguyên lý làm việc của mái vòm kim loại tấm kim loại

Kim loạimái vòm là công tắc mái vòm bằng kim loại, tốt hơn so với cảm giác phím silicon, tuổi thọ cao, nhấn mái vòm và nguồn tiếp xúc mạch PCB, để đạt được hoạt động của sản phẩm

Cách chọn mái vòm chụp bằng kim loại

Mái vòm chụp dòng F{0}}

O-loạt mái vòm đính kèm

T-loạt mái vòm đính kèm

Tùy chỉnh có hình dạng đặc biệt

Mái vòm kim loại tròn:Cấu trúc đặc biệt hình tròn chiếm diện tích nhỏ và phù hợp với các thiết bị điện tử có không gian hạn chế. Nó tính đến độ nảy và sức mạnh của bàn tay, đồng thời hoạt động tốt trong các thiết bị như điện thoại di động đòi hỏi tuổi thọ hơn một triệu lần.

Mái vòm kim loại thuôn dài:Hình dạng của mái vòm giống như một vòng eo thông thường, được tạo ra bằng cách cắt cả hai mặt của mái vòm tròn và có thể được sử dụng để ứng dụng mái vòm tròn. Khi không gian một chiều hẹp, nó bộc lộ những ưu điểm của nó và mái vòm kim loại hình bầu dục, hình chữ nhật cho cảm giác dễ chịu.

Vòm kim loại có dãy bốn chân:Vòm bốn chân là vòm kim loại có bốn chân, hành trình lớn, âm thanh vận hành rõ ràng và phù hợp với các thiết bị cầm tay, y tế và ngân hàng có không gian PCB lớn và yêu cầu di chuyển cao.

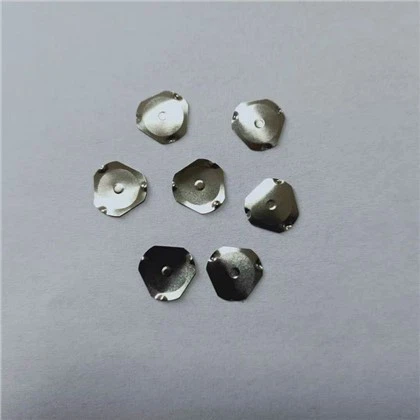

Mái vòm kim loại hình tam giác: Mái vòm kim loại hình tam giác là sự lựa chọn hàng đầu khi không gian nhỏ, cần cảm giác chạm tốt và áp lực lớn. Nó được chia thành chân và không có chân, và có thể được lựa chọn theo độ dày bảng PCB và quy trình lắp ráp.

Mái vòm kim loại tùy chỉnh có hình dạng-đặc biệt:Vòm kim loại bao gồm các dãy hình tròn, hình bầu dục, hình tam giác, bốn{0} chân và phần còn lại được phân loại theo hình dạng. Tất cả các loại có thể được tùy chỉnh, và những loại có hình dạng có thể được thực hiện theo hình dạng, kích thước, độ bền và các yêu cầu khác, vui lòng liên hệ với chúng tôi nếu bạn có bất kỳ nhu cầu nào.

Thông số kỹ thuật mái vòm kim loại:

Cấu hình liên hệ	SPST, Thường mở
Liên hệ Trả lại (bật)	<.3ms
Liên hệ Trả lại (tắt)	<6ms
Nhiệt độ hoạt động	-55 C đến 125 C
Nhiệt độ bảo quản	-55 C đến 125 C
Độ ẩm	0-97% (không ngưng tụ)
Điện trở tiếp xúc	<100 ohms
Với mạ vàng hoặc bạc	<1 ohm
Điện áp/dòng điện tối đa	12 ma @ 24 volt DC, RL
Điện áp đánh thủng	Trên 200 volt

MỤC LỤC hướng dẫn thiết kế snap dome

các sản phẩm	con số	Đâm sầm vào	Đường kính	Chiều cao	Lực lượng chuyến đi	độ dày	Vòng đời
	SY-M5016R-Ni	không va chạm	5,0 ± 0,05mm	0,23±0,03mm	0,18±0,03mm	0,06mm	2000,000
	SY-M2508R-Ag	không va chạm	2,5 ± 0,05mm	0,14±0,03mm	0,10 ± 0,03mm	0,04mm	500,000
	SY-M2516R-Ag	không va chạm	2,5 ± 0,05mm	0,18±0,03mm	0,14±0,03mm	0,04mm	500,000
	SY-M4016R4DP-T-Ni	Bốn vết sưng	4,0 ± 0,05mm	0,22±0,03mm	0,17±0,03mm	0,055mm	2000,000
	SY-M4018R4DP-T-Ni	Bốn vết sưng	4,0 ± 0,05mm	0,23±0,03mm	0,18±0,03mm	0,055mm	500,000
	SY-M4018R4DP-T-Ni	Bốn vết sưng	4,0 ± 0,05mm	0,23±0,05mm	0,19±0,05mm	0,055mm	2000,000
	SY-M4016R4DP-T-Ni	Bốn vết sưng	4,0 ± 0,05mm	0,22±0,03mm	0,17±0,03mm	0,055mm	2000,000
	SY-M4018R4DP-T-Ni	Bốn vết sưng	4,0 ± 0,05mm	0,23±0,03mm	0,18±0,03mm	0,055mm	2000,000
	SY-M4010R5DP-Ni	Năm vết sưng	4,0 ± 0,05mm	0,19±0,03mm	0,14±0,03mm	0,055mm	2000,000
	SY-M4012R5DP-Ni	Năm vết sưng	4,0 ± 0,05mm	0,20±0,03mm	0,15 ± 0,03mm	0,055mm	2000,000
	SY-M4014R5DP-Ni	Năm vết sưng	4,0 ± 0,05mm	0,21±0,03mm	0,16±0,03mm	0,055mm	2000,000
	SY-M4016R5DP-Ni	Năm vết sưng	4,0 ± 0,05mm	0,22±0,03mm	0,17±0,03mm	0,055mm	2000,000
	SY-M4018R5DP-Ni	Năm vết sưng	4,0 ± 0,05mm	0,23±0,03mm	0,18±0,03mm	0,055mm	2000,000
	SY-M4020R5DP-Ni	Năm vết sưng	4,0 ± 0,05mm	0,24±0,03mm	0,19±0,03mm	0,055mm	2000,000
	SY-M4022R5DP-Ni	Năm vết sưng	4,0 ± 0,05mm	0,25 ± 0,03mm	0,20±0,03mm	0,055mm	2000,000
	SY-M5010R5DP-Ni	Năm vết sưng	5,0 ± 0,05mm	0,16±0,03mm	0,21±0,03mm	0,06mm	2000,000
	SY-M5012R5DP-Ni	Năm vết sưng	5,0 ± 0,05mm	0,17±0,03mm	0,22±0,03mm	0,06mm	2000,000
	SY-M5014R5DP-Ni	Năm vết sưng	5,0 ± 0,05mm	0,18±0,03mm	0,23±0,03mm	0,06mm	2000,000
	SY-M5016R5DP-Ni	Năm vết sưng	5,0 ± 0,05mm	0,19±0,03mm	0,24±0,03mm	0,06mm	2000,000
	SY-M5018R5DP-Ni	Năm vết sưng	5,0 ± 0,05mm	0,20±0,03mm	0,25 ± 0,03mm	0,06mm	2000,000
	SY-M5020R5DP-Ni	Năm vết sưng	5,0 ± 0,05mm	0,21±0,03mm	0,26±0,03mm	0,06mm	2000,000
	SY-M5022R5DP-Ni	Năm vết sưng	5,0 ± 0,05mm	0,22±0,03mm	0,27±0,03mm	0,06mm	2000,000
	SY-M5022R5DP-Ni	Năm vết sưng	5,0 ± 0,05mm	0,22±0,03mm	0,27±0,03mm	0,06mm	2000,000
	SY-M6010R5DP-Ni	Năm vết sưng	5,95 ± 0,05mm	0,19±0,03mm	0,24±0,03mm	0,06mm	2000,000
	SY-M6012R5DP-Ni	Năm vết sưng	5,95 ± 0,05mm	0,20±0,03mm	0,25 ± 0,03mm	0,06mm	2000,000
	SY-M6014R5DP-Ni	Năm vết sưng	5,95 ± 0,05mm	0,21±0,03mm	0,26±0,03mm	0,06mm	2000,000
	SY-M6016R5DP-Ni	Năm vết sưng	5,95 ± 0,05mm	0,22±0,03mm	0,27±0,03mm	0,06mm	2000,000
	SY-M6018R5DP-Ni	Năm vết sưng	5,95 ± 0,05mm	0,23±0,03mm	0,28±0,03mm	0,06mm	2000,000
	SY-M6020R5DP-Ni	Năm vết sưng	5,95 ± 0,05mm	0,224±0,03mm	0,29±0,03mm	0,06mm	2000,000
	SY-M6022R5DP-Ni	Năm vết sưng	5,95 ± 0,05mm	0,25 ± 0,03mm	0,30±0,03mm	0,06mm	2000,000
	SY-M6024R5DP-Ni	Năm vết sưng	5,95 ± 0,05mm	0,26±0,03mm	0,31±0,03mm	0,06mm	2000,000
	SY-M6025R5DP-Au	lỗ trung tâm	5,95 ± 0,05mm	0,23±0,03mm	0,29±0,03mm	0,06mm	2000,000
